厨房家具cad cad基本家具的一些尺寸是多少

衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65

推拉门：75~150，高度：190~240

矮柜： 深度：35~45，柜门宽度：30-60

电视柜：深度：45-60，高度：60-70

单人床：宽度：90，105，120；长度：180，186，200，210

双人床：宽度：135，150，180；长度180，186，200，210

圆床： 直径：186，212.5，242.4（常用）

室内门：宽度：80-95，医院120；高度：190，200，210，220，240

厕所、厨房门：宽度：80，90；高度：190，200，210

窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）

沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90

双人式：长度：126-150；深度：80-90

三人式：长度：175-196；深度：80-90

四人式：长度：232-252；深度80-90

茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）

中型，长方形：长度120-135；宽度38-50或者60-75

正方形： 长度75-90，高度43-50

大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）

圆形：直径75，90，105，120；高度：33-42

方形：宽度90，105，120，135，150；高度33-42

书桌：固定式：深度45-70（60最佳），高度75

活动式：深度65-80，高度75-78

书桌下缘离地至少58；长度：最少90（150-180最佳）

餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；

长方桌宽度80，90，105，120；长度150，165，180，210，240

圆桌：直径90，120，135，150，180

书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90

活动未及顶高柜：深度45，高度180-200

木隔间墙厚：6-10；内角材排距：长度（45-60）*90

室内常用尺寸：

1、墙面尺寸

(1)踢脚板高；80—200mm。

(2)墙裙高：800—1500mm。

(3)挂镜线高：1600—1800(画中心距地面高度)mm。

2．餐厅

(1) 餐桌高：750—790mm。

(2) 餐椅高；450—500mm。

(3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人1100mm，六人1100-1250mm，八人1300mm，十人l500mm，十二人1800mm。

(4) 方餐桌尺寸：二人700×850(mm)，四人1350×850(mm)，八人2250×850(mm)，

(5) 餐桌转盘直径；700—800mm。

(6) 餐桌间距：(其中座椅占500mm)应大于500mm。

(7) 主通道宽：1200—1300mm。

(8) 内部工作道宽：600—900mm。

(9) 酒吧台高：900—l050mm，宽500mm。

(10) 酒吧凳高；600一750mm。

3．商场营业厅

(1)单边双人走道宽：1600mm。

(2)双边双人走道宽：2000mm。

(3)双边三人走道宽：2300mm。

(4)双边四人走道宽；3000mm。

(5)营业员柜台走道宽：800mm。

(6)营业员货柜台：厚600mm，高：800—l 000mm。

(7)单靠背立货架：厚300—500mm，高：1800—2300mm。

(8)双靠背立货架；厚；600—800mm，高：1800—2300mm

(9)小商品橱窗：厚：500—800mm，高：400—1200mm。

(10)陈列地台高：400—800mm。

(11)敞开式货架：400—600mm。

(12)放射式售货架：直径2000mm。

(13)收款台：长：1600mm，宽：600mm

4．饭店客房

(1)标准面积：大：25平方米，中：16—18平方米，小：16平方米。

(2)床：高：400—450mm，床靠高：850—950mm。

(3)床头柜：高500—700mm；宽：500—800mm。

(4)写字台：长；1100—1500mm；宽450—600mml高700—750mm。

(5)行李台，长9l0—1070mm宽500mm高400mm。

(6)衣柜：宽：800—1200mm高1600—2000mm深500mm。

(7)沙发：宽：600一800mm高：350—400mm靠背高1000mm

(8)衣架高：1700—1900mm。

5．卫生间

(1)卫生间面积；3—5平方米。

(2)浴缸长度；一般有三种1220、1520、1680mm；宽；720mm，高450mm。

(3)坐便；750×350(mm)。

(4)冲洗器：690×350(mm)。

(5)盟洗盆：550×410(mm)。

(6)淋浴器高：2100mm。

(7)化妆台；长：1350mm；宽450 mm。

6．会议室

(1)中心会议室客容量：会议桌边长600(mm)。

(2)环式高级会议室客容量；环形内线长700—l 000mm。

(3)环式会议室服务通道宽：600—800mm。

7．交通空间

(1)楼梯间休息平台净空：等于或大于2100mm。

(2)楼梯跑道净空：等于或大于2300mm。

(3)客房走廊高；等于或大于2400mm。

(4)两侧设座的综合式走廊宽度等于或大于2500mm。

(5)楼梯扶手高；850—1100mm。

门的常用尺寸：宽：850—1000mm。

(7)宙的常用尺寸；宽；400—1800mm，(不包括组合式窗子)

窗台高；800—1200mm。

8．灯具

(1)大吊灯最小高度：2400mm。

(2)壁灯高：1500—1800mm。

(3)反光灯槽最小直径：等于或大于灯管直径两倍。

(4)壁式床头灯高：1200—1400mm。

(5)照明开关高：1000mm。

9．办公家具

(1)办公桌：长：1200—1600mm：宽：500—650mm 5高；700—800mm。

(2)办公椅：高；400—450mm长×宽：450×450(mm)。

(3)沙发：宽：600—800mm；高：350—400mm；*背面：1000mm。

(4)茶几；前置型：900×400×400(高)( mm)；中心型：900x 900×400(mm)、

700×700×400(mm)；左右型：600×400×400(mm)。

(5)书柜：高：1800mm，宽：1200—1500mm；深：450—500mm。

书架：高：1800mm 6宽：1000—1300mm ；深：350—450mm

CAD家具尺寸大全

常用家具尺寸，

家具设计的基本尺寸 (单位：厘米)

　　衣橱：深度一般60~65，衣橱门宽度：40~65 ;

　　推拉门：宽度75~150，高度190~240 ;

　　矮柜： 深度35~45，柜门宽度30-60 ;

　　电视柜：深度45-60，高度：60-70 ;

　　单人床：宽度90，105，120，长度180，186，200，210 ;

　　双人床：宽度135，150，180，长度180，186，200，210 ;

　　圆床： 直径：186，212.5，242.4(常用)

　　室内门：宽度80-95，医院120，高度190，200，210，220，240 ;

　　厕所、厨房门：宽度80，90，高度190，200，210 ;

　　窗帘盒：高度12-18，深度单层布12;双层布16-18(实际尺寸);

　　茶几：

　　(1)小型长方形，长度60-75，宽度45-60，高度38-50(38最佳);

　　(2)中型长方形，长度120-135，宽度38-50或者60-75 ;

　　(3)正方形长度75-90，高度43-50 ;

　　(4)大型长方形长度150-180，宽度60-80，高度33-42(33最佳 ;

　　(5)圆形直径75，90，105，120，高度33-42 ;

　　(6)方形宽度90，105，120，135，150，高度33-42 ;

　　餐桌：

　　(1)高度75-78(一般)，西式高度68-72，一般方桌宽度120，90，75;

　　(2)长方桌宽度80，90，105，120;长度150，165，180，210，240 ;

　　(3)圆桌：直径90，120，135，150，180 ;

　　书桌：

　　(1)固定式，深度45-70(60最佳)，高度75 ;

　　(2)活动式，深度65-80，高度75-78 ;

　　(3)书桌下缘离地至少58，长度最少90(150-180最佳);

　　沙发：

　　(1)单人式长度80-95，深度85-90，坐垫高35-42，背高70-90 ;

　　(2)双人式：长度126-150，深度80-90 ;

　　(3)三人式：长度175-196，深度80-90 ;

　　(4)四人式：长度232-252，深度80-90 ;

　　书架：深度25-40(每一格)，长度：60-120，下大上小型下方深度35-45，高度80-90 ;活动未及顶高柜，深度45，高度180-200 ;木隔间墙厚：6-10，内角材排距，长度(45-60)*90 。更多

窗户的话，尺寸是多少呢？还有沙发。。现在正在学CAD，各种家具尺寸都不知道。。

窗户是属于建筑设计的。跟房间的采光量和通风量有关系的。

设法尺寸我上面有啊？

好吧，谢谢了，有什么不懂得我可以问你吗？。。

可以啊，你是在哪个城市？我做设计15年了，以后多交流

请问CAD画家装图里面，各种家具的一些标准尺寸。

家具设计的基本尺寸（单位：厘米）

衣橱：

深度：一般60~65；推拉门：70，衣橱门宽度：40~65 推拉门：75~150，高度：190~240矮柜：

深度：35~45，柜门宽度：30-60电视柜：

深度：45-60，高度：60-70单人床：

宽度：90，105，120；长度：180，186，200，210

双人床：宽度：135，150，180；长度180，186，200，210

圆床： 直径：186，212.5，242.4（常用）室内门：宽度：80-95，

医院120；高度：190，200，210，220，240

厕所、厨房门：宽度：80，90；高度：190，200，210

窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）

沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90

双人式：长度：126-150；深度：80-90

三人式：长度：175-196；深度：80-90

四人式：长度：232-252；深度80-90茶几：

小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）

中型，长方形：长度120-135；宽度38-50或者60-75

正方形： 长度75-90，高度43-50 大型，

长方形：长度150-180，宽度60-80，高度33-42（33最佳）

圆形：直径75，90，105，120；高度：33-42 方形：宽度90，105，120，135，150；高度33-42

书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78 书桌下缘离地至少58；长度：最少90（150-180最佳）

餐桌：高度75-78（一般），西式高度68-72，

一般方桌宽度120，90，75； 长方桌宽度80，90，105，120；长度150，165，180，210，240

圆桌：直径90，120，135，150，180

书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90

活动未及顶高柜：深度45，高度180-200 木隔间墙厚：6-10；内角材排距：长度（45-60）*90

室内常用尺寸：

1、墙面尺寸

(1)踢脚板高；80—200mm。

(2)墙裙高：800—1500mm。

(3)挂镜线高：1600—1800(画中心距地面高度)mm。

2．餐厅 (1) 餐桌高：750—790mm。

(2) 餐椅高；450—500mm。

(3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人1100mm，六人1100-1250mm，八人1300mm，十人l500mm，十二人1800mm。

(4) 方餐桌尺寸：二人700×850(mm)，四人1350×850(mm)，八人2250×850(mm)，

(5) 餐桌转盘直径；700—800mm。

(6) 餐桌间距：(其中座椅占500mm)应大于500mm。

(7) 主通道宽：1200—1300mm。 (8) 内部工作道宽：600—900mm。

(9) 酒吧台高：900—l050mm，宽500mm。

(10) 酒吧凳高；600一750mm。

3．商场营业厅

(1)单边双人走道宽：1600mm。

(2)双边双人走道宽：2000mm。

(3)双边三人走道宽：2300mm。

(4)双边四人走道宽；3000mm。

(5)营业员柜台走道宽：800mm。

(6)营业员货柜台：厚600mm，高：800—l 000mm。

(7)单*背立货架：厚300—500mm，高：1800—2300mm。

(8)双*背立货架；厚；600—800mm，高：1800—2300mm

(9)小商品橱窗：厚：500—800mm，高：400—1200mm。

(10)陈列地台高：400—800mm。

(11)敞开式货架：400—600mm。 (12)放射式售货架：直径2000mm。

(13)收款台：长：1600mm，宽：600mm 4．

饭店客房

(1)标准面积：大：25平方米，中：16—18平方米，小：16平方米。

(2)床：高：400—450mm，床*高：850—950mm。

(3)床头柜：高500—700mm；宽：500—800mm。

(4)写字台：长；1100—1500mm；宽450—600mml高700—750mm。 (5)行李台，长9l0—1070mm宽500mm高400mm。

(6)衣柜：宽：800—1200mm高1600—2000mm深500mm。

(7)沙发：宽：600一800mm高：350—400mm*背高1000mm

(8)衣架高：1700—1900mm。

5．卫生间

(1)卫生间面积；3—5平方米。 (2)浴缸长度；一般有三种1220、1520、1680mm；宽；720mm，高450mm。

(3)坐便；750×350(mm)。

(4)冲洗器：690×350(mm)。

(5)盟洗盆：550×410(mm)。 (6)淋浴器高：2100mm。

(7)化妆台；长：1350mm；宽450 mm。

6．会议室 (1)中心会议室客容量：会议桌边长600(mm)。

(2)环式高级会议室客容量；环形内线长700—l 000mm。

(3)环式会议室服务通道宽：600—800mm。

7．交通空间 (1)楼梯间休息平台净空：等于或大于2100mm。

(2)楼梯跑道净空：等于或大于2300mm。

(3)客房走廊高；等于或大于2400mm。

(4)两侧设座的综合式走廊宽度等于或大于2500mm。

(5)楼梯扶手高；850—1100mm。

(6)门的常用尺寸：宽：850—1000mm。

(7)宙的常用尺寸；宽；400—1800mm，(不包括组合式窗子) (8)窗台高；800—1200mm。

8．灯具 (1)大吊灯最小高度：2400mm。 (2)壁灯高：1500—1800mm。

(3)反光灯槽最小直径：等于或大于灯管直径两倍。 (4)壁式床头灯高：1200—1400mm。

(5)照明开关高：1000mm。

9．办公家具 (1)办公桌：长：1200—1600mm：宽：500—650mm 5高；700—800mm。

(2)办公椅：高；400—450mm长×宽：450×450(mm)。

(3)沙发：宽：600—800mm；高：350—400mm；*背面：1000mm。

(4)茶几；前置型：900×400×400(高)( mm)；中心型：900x 900×400(mm)、 700×700×400(mm)；左右型：600×400×400(mm)。

(5)书柜：高：1800mm，宽：1200—1500mm；深：450—500mm。

(6)书架：高：1800mm 6宽：1000—1300mm ；深：350—450mm

cad画家具尺寸是多少

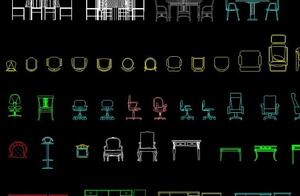

那些家具都是有图库的！不用自已画的！直接插入然后再用比例因子（SC)确定大小！

衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65

推拉门：75~150，高度：190~240

矮柜： 深度：35~45，柜门宽度：30-60

电视柜：深度：45-60，高度：60-70

单人床：宽度：90，105，120；长度：180，186，200，210

双人床：宽度：135，150，180；长度180，186，200，210

圆床： 直径：186，212.5，242.4（常用）

室内门：宽度：80-95，医院120；高度：190，200，210，220，240

厕所、厨房门：宽度：80，90；高度：190，200，210

窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）

沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90

双人式：长度：126-150；深度：80-90

三人式：长度：175-196；深度：80-90

四人式：长度：232-252；深度80-90

茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）

中型，长方形：长度120-135；宽度38-50或者60-75

正方形： 长度75-90，高度43-50

大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）

圆形：直径75，90，105，120；高度：33-42

方形：宽度90，105，120，135，150；高度33-42

书桌：固定式：深度45-70（60最佳），高度75

活动式：深度65-80，高度75-78

书桌下缘离地至少58；长度：最少90（150-180最佳）

室内设计基本尺寸

衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65

推拉门：75~150，高度：190~240

矮柜： 深度：35~45，柜门宽度：30-60

电视柜：深度：45-60，高度：60-70

单人床：宽度：90，105，120；长度：180，186，200，210

双人床：宽度：135，150，180；长度180，186，200，210

圆床： 直径：186，212.5，242.4（常用）

室内门：宽度：80-95，医院120；高度：190，200，210，220，240

厕所、厨房门：宽度：80，90；高度：190，200，210

窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）

沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90

双人式：长度：126-150；深度：80-90

三人式：长度：175-196；深度：80-90

四人式：长度：232-252；深度80-90

茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）

中型，长方形：长度120-135；宽度38-50或者60-75

正方形： 长度75-90，高度43-50

大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）

圆形：直径75，90，105，120；高度：33-42

方形：宽度90，105，120，135，150；高度33-42

书桌：固定式：深度45-70（60最佳），高度75

活动式：深度65-80，高度75-78

书桌下缘离地至少58；长度：最少90（150-180最佳）

餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；

长方桌宽度80，90，105，120；长度150，165，180，210，240

圆桌：直径90，120，135，150，180

书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90

活动未及顶高柜：深度45，高度180-200

木隔间墙厚：6-10；内角材排距：长度（45-60）*90

室内常用尺寸：

1、墙面尺寸

(1)踢脚板高；80—200mm。

(2)墙裙高：800—1500mm。

(3)挂镜线高：1600—1800(画中心距地面高度)mm。

2．餐厅

(1) 餐桌高：750—790mm。

(2) 餐椅高；450—500mm。

(3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人1100mm，六人1100-1250mm，八人1300mm，十人l500mm，十二人1800mm。

(4) 方餐桌尺寸：二人700×850(mm)，四人1350×850(mm)，八人2250×850(mm)，

(5) 餐桌转盘直径；700—800mm。

(6) 餐桌间距：(其中座椅占500mm)应大于500mm。

(7) 主通道宽：1200—1300mm。

(8) 内部工作道宽：600—900mm。

(9) 酒吧台高：900—l050mm，宽500mm。

(10) 酒吧凳高；600一750mm。

3．商场营业厅

(1)单边双人走道宽：1600mm。

(2)双边双人走道宽：2000mm。

(3)双边三人走道宽：2300mm。

(4)双边四人走道宽；3000mm。

(5)营业员柜台走道宽：800mm。

(6)营业员货柜台：厚600mm，高：800—l 000mm。

(7)单靠背立货架：厚300—500mm，高：1800—2300mm。

(8)双靠背立货架；厚；600—800mm，高：1800—2300mm

(9)小商品橱窗：厚：500—800mm，高：400—1200mm。

(10)陈列地台高：400—800mm。

(11)敞开式货架：400—600mm。

(12)放射式售货架：直径2000mm。

(13)收款台：长：1600mm，宽：600mm

4．饭店客房

(1)标准面积：大：25平方米，中：16—18平方米，小：16平方米。

(2)床：高：400—450mm，床靠高：850—950mm。

(3)床头柜：高500—700mm；宽：500—800mm。

(4)写字台：长；1100—1500mm；宽450—600mml高700—750mm。

(5)行李台，长9l0—1070mm宽500mm高400mm。

(6)衣柜：宽：800—1200mm高1600—2000mm深500mm。

(7)沙发：宽：600一800mm高：350—400mm靠背高1000mm

(8)衣架高：1700—1900mm。

5．卫生间

(1)卫生间面积；3—5平方米。

(2)浴缸长度；一般有三种1220、1520、1680mm；宽；720mm，高450mm。

(3)坐便；750×350(mm)。

(4)冲洗器：690×350(mm)。

(5)盟洗盆：550×410(mm)。

(6)淋浴器高：2100mm。

(7)化妆台；长：1350mm；宽450 mm。

6．会议室

(1)中心会议室客容量：会议桌边长600(mm)。

(2)环式高级会议室客容量；环形内线长700—l 000mm。

(3)环式会议室服务通道宽：600—800mm。

7．交通空间

(1)楼梯间休息平台净空：等于或大于2100mm。

(2)楼梯跑道净空：等于或大于2300mm。

(3)客房走廊高；等于或大于2400mm。

(4)两侧设座的综合式走廊宽度等于或大于2500mm。

(5)楼梯扶手高；850—1100mm。

门的常用尺寸：宽：850—1000mm。

(7)宙的常用尺寸；宽；400—1800mm，(不包括组合式窗子)

窗台高；800—1200mm。

8．灯具

(1)大吊灯最小高度：2400mm。

(2)壁灯高：1500—1800mm。

(3)反光灯槽最小直径：等于或大于灯管直径两倍。

(4)壁式床头灯高：1200—1400mm。

(5)照明开关高：1000mm。

9．办公家具

(1)办公桌：长：1200—1600mm：宽：500—650mm 5高；700—800mm。

(2)办公椅：高；400—450mm长×宽：450×450(mm)。

(3)沙发：宽：600—800mm；高：350—400mm；*背面：1000mm。

(4)茶几；前置型：900×400×400(高)( mm)；中心型：900x 900×400(mm)、

700×700×400(mm)；左右型：600×400×400(mm)。

(5)书柜：高：1800mm，宽：1200—1500mm；深：450—500mm。

书架：高：1800mm 6宽：1000—1300mm ；深：350—450mm

我想学CAD谁能给我点家具cad设计图有尺寸的

我有jpg的图，如果想照着画是可以的，可以hi我具体看看

cad厨房设计教程

第一，要定位所有的开关与插座位置，这和您家购买的电器有关。比如您家要装小厨宝，那肯定要在橱柜下面，也就是水槽下面装插座。

第二，要考虑功能需要，有哪些特殊的喜好。

第三，就是要便捷与储物功能。

第四，插座什么多留比较好，这样后期用起来比较方便。

祝君好运。

恩，谢谢你，这个我知道 - - 我想问下，一般作图是不是就一个图就好了 还是水电图做一个，报价图一个，安装图一个。还是就画那么一个就好。

图分很多的，1.原始结构图2.平面布置图3.水路图4电路图5家具尺寸图6各种立面图等

报价不是图，是表格形式的。报价上的项目应该和图纸是对应的。

用CAD做室内家装家具施工图要注意什么

1.各家具必须与实际尺寸一样

2.家具图样要简洁统一

3.墙体填实

4.窗帘要用虚线或曲线表现

5.有吊柜要用虚线表现

6.推拉门要标明推拉方向

7.墙体用粗线0.35-0.5，家具外框、家门等用中线0.18-0.25，家具细部表现、植物等用细线0.00-0.09

8.尺寸标志要有抽号

9.尺寸标注上只用注意外框尺寸

10.标明家具各名称
