cad中家具怎么画 CAD中怎样插入家具图集

材料/工具：AutoCad

1、首先我们开启AutoCad，并开启一个简单的图纸，在图纸中找到我们需要放置家具的房间，将视角移动到合适的大小位置后即可进行家具的放置。

2、在AutoCad左侧的工具栏中选择“图块图形-通用图库”，在系统弹出窗口中，我们选择我们需要的家具类型，即可在右侧看到非常多的家具类型。

3、双击我们需要的家具类型，即可确定家具并且回到绘图页面，系统弹出的窗口中可以设置家具的具体比例属性。

4、如果家具的方向不对，我们可以使用使用快捷键进行方向的调整，输入下方的快捷键A，即可90°旋转家具，调整到合适的角度位置单击鼠标即可放置。

5、单击鼠标放置家具之后，我们可以移动鼠标在其他的房间中放置家具，如果我们需要更换其他家具，再次点击“通用图库”即可。

6、选择“通用图库”，系统就会弹出图形菜单，在菜单中我们选择我们需要的家具双击，即可切换不同的家具，并进行放置。

7、当我们放置家具图形时，在系统窗口中，我们可以选择ACAD图块或者是天正图块，两种图形一般都可以兼容打开，特殊情况可以进行调整。

CAD家具怎么画?

室内设计常用尺寸

衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65

推拉门：75~150，高度：190~240

矮柜： 深度：35~45，柜门宽度：30-60

电视柜：深度：45-60，高度：60-70

单人床：宽度：90，105，120；长度：180，186，200，210

双人床：宽度：135，150，180；长度180，186，200，210

圆床： 直径：186，212.5，242.4（常用）

室内门：宽度：80-95，医院120；高度：190，200，210，220，240

厕所、厨房门：宽度：80，90；高度：190，200，210

窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）

沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90

双人式：长度：126-150；深度：80-90

三人式：长度：175-196；深度：80-90

四人式：长度：232-252；深度80-90

茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）

中型，长方形：长度120-135；宽度38-50或者60-75

正方形： 长度75-90，高度43-50

大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）

圆形：直径75，90，105，120；高度：33-42

方形：宽度90，105，120，135，150；高度33-42

书桌：固定式：深度45-70（60最佳），高度75

活动式：深度65-80，高度75-78

书桌下缘离地至少58；长度：最少90（150-180最佳）

餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；

长方桌宽度80，90，105，120；长度150，165，180，210，240

圆桌：直径90，120，135，150，180

书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90

活动未及顶高柜：深度45，高度180-200

木隔间墙厚：6-10；内角材排距：长度（45-60）*90

室内常用尺寸：

1、墙面尺寸

(1)踢脚板高；80—200mm。

(2)墙裙高：800—1500mm。

(3)挂镜线高：1600—1800(画中心距地面高度)mm。

2．餐厅

(1) 餐桌高：750—790mm。

(2) 餐椅高；450—500mm。

(3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人1100mm，六人1100-1250mm，八人1300mm，十人l500mm，十二人1800mm。

(4) 方餐桌尺寸：二人700×850(mm)，四人1350×850(mm)，八人2250×850(mm)，

(5) 餐桌转盘直径；700—800mm。

餐桌间距：(其中座椅占500mm)应大于500mm。

(7) 主通道宽：1200—1300mm。

内部工作道宽：600—900mm。

(9) 酒吧台高：900—l050mm，宽500mm。

(10) 酒吧凳高；600一750mm。

3．商场营业厅

(1)单边双人走道宽：1600mm。

(2)双边双人走道宽：2000mm。

(3)双边三人走道宽：2300mm。

(4)双边四人走道宽；3000mm。

(5)营业员柜台走道宽：800mm。

营业员货柜台：厚600mm，高：800—l 000mm。

(7)单*背立货架：厚300—500mm，高：1800—2300mm。

双*背立货架；厚；600—800mm，高：1800—2300mm

(9)小商品橱窗：厚：500—800mm，高：400—1200mm。

(10)陈列地台高：400—800mm。

(11)敞开式货架：400—600mm。

(12)放射式售货架：直径2000mm。

(13)收款台：长：1600mm，宽：600mm

4．饭店客房

(1)标准面积：大：25平方米，中：16—18平方米，小：16平方米。

(2)床：高：400—450mm，床*高：850—950mm。

(3)床头柜：高500—700mm；宽：500—800mm。

(4)写字台：长；1100—1500mm；宽450—600mml高700—750mm。

(5)行李台，长9l0—1070mm宽500mm高400mm。

衣柜：宽：800—1200mm高1600—2000mm深500mm。

(7)沙发：宽：600一800mm高：350—400mm*背高1000mm

衣架高：1700—1900mm。

5．卫生间

(1)卫生间面积；3—5平方米。

(2)浴缸长度；一般有三种1220、1520、1680mm；宽；720mm，高450mm。

(3)坐便；750×350(mm)。

(4)冲洗器：690×350(mm)。

(5)盟洗盆：550×410(mm)。

淋浴器高：2100mm。

(7)化妆台；长：1350mm；宽450 mm。

6．会议室

(1)中心会议室客容量：会议桌边长600(mm)。

(2)环式高级会议室客容量；环形内线长700—l 000mm。

(3)环式会议室服务通道宽：600—800mm。

7．交通空间

(1)楼梯间休息平台净空：等于或大于2100mm。

(2)楼梯跑道净空：等于或大于2300mm。

(3)客房走廊高；等于或大于2400mm。

(4)两侧设座的综合式走廊宽度等于或大于2500mm。

(5)楼梯扶手高；850—1100mm。

门的常用尺寸：宽：850—1000mm。

(7)宙的常用尺寸；宽；400—1800mm，(不包括组合式窗子) 窗台高；800—1200mm。

8．灯具

(1)大吊灯最小高度：2400mm。

(2)壁灯高：1500—1800mm。

(3)反光灯槽最小直径：等于或大于灯管直径两倍。

(4)壁式床头灯高：1200—1400mm。

(5)照明开关高：1000mm。

9．办公家具

(1)办公桌：长：1200—1600mm：宽：500—650mm 5高；700—800mm。

(2)办公椅：高；400—450mm长×宽：450×450(mm)。

(3)沙发：宽：600—800mm；高：350—400mm；*背面：1000mm.

(4)茶几；前置型：900×400×400(高)( mm)；中心型：900x 900×400(mm)、 700×700×400(mm)；左右型：600×400×400(mm)。

(5)书柜：高：1800mm，宽：1200—1500mm；深：450—500mm。

书架：高：1800mm 6宽：1000—1300mm ；深：350—450mm。

CAD怎么绘制家具

家具设计要的都是三维图（标住与材料都是在三维图的边上做几个二维图上标明的（如平面、立面、切面等）），只有在做施工图的时候才用二维图，

如果你学过3D那么你可以直接用三维制图，这对与会3D的人来说不难

如果你不会3D，尔是才学习CAD制图的话，那你还是从二维图开始做吧，要是直接做三维图的话容易晕的，而且二维图做好了的话，你在用二维图放出三维图那就会好用多了。

CAD画家具立体图怎样画的？

1）熟悉cad绘制命令：

和画其它物体一样，首先熟悉三维坐标系，长宽高怎么输入，然后是视角怎么设定否则无法从各个角度查看板材、木料等放置是否正确。

如果是自己用，那就看看封闭线框拉伸为立体、直接输入坐标建立三维物体的命令怎么使用

命令基本熟悉后就看您对家具的熟悉程度了，按照需要逐渐绘制基础部件，然后通过三维坐标移动到位。

2）熟悉家具结构、了解所用材料的规格：

cad是绘图工具，虽然没有严格的加工公差配合，如果您不熟悉家具结构，不知道板料等原料尺寸，那绘制有一定困难。宜家那样的板式家具还是比较好计算的，去看看实物就能了解大部分。如果是实木家具恐怕一句两句就说不清，要有一定的编辑经验才能正确修改实体到合适的形状。

3）如果您是企业的设计人员，建议还是购买圆方家具设计软件，因为专业设计软件不仅可以很方便的绘制立体家具图纸，而且可以根据32mm系列设计方法选择大量标准五金件，可以根据提示考虑各个部件、五金件的安装方式、原料的开料方式。最后生成立体图和各个部件的平面图、材料表方便生产开料和采购原材料。销售人员可以根据原料计算得出基本成本，方便做报价。家具模型也能方便的出基本的效果图。

这个软件可以百度找一下看看介绍等。

我现在在排钻，想去做设计，就是不明白这些立体图是在哪里画的

排钻，那应该是板式家具或橱柜的加工了。您在厂里那么做活的时候多看看图纸，先把各种家具怎么开料也学会、把为什么在那里打孔的设计规则也就是32mm系列设计方法的原理搞明白，能做到手工绘制。然后是整体的基本的画法几何种俯视图、左视图、立面图三视图和立体画法看明白，下一步学一下autocad，可以在网上找教程或找本地学习班，变更工具为计算机绘图。最后找机会学习圆方专业设计软件。

拆单排孔我会，现在就是想CAD制图

说过了，网上下载教程和本地找培训cad的培训班。cad找2008以上版本的学。整个软件是一本书的内容怎么可能几句话就说完。我贴的那张图你手工能画出来吗？能行，那么剩下就是学cad命令的问题，这不是很难的。

注意autocad里绘制物体上按1:1绘制，每一个物料都有明确的尺寸。剩下坐标系的概念、绘制工具、编辑工具、立体建立的三维绘制工具、视角设定、布局设定、文字和比例设定、图层概念，还要您一个一个去学。每一个都说就写成起码10章的教程了。这些基本绘制教程网上就有。请自己百度 autocad教程

cad家具图怎么画

如果你是想接触家具设计这个行业建议您想去家具车间好好学习一下家具结构，你就知道怎么画家具图了（前提是你会cad了）

在cad中家具的立面图是怎么画的

除了大的家具可以参照立面图块.别的都是自己调整,而且图块也要根据平面里的尺寸再调整,至于其他部分,效果图是什么样就画成什么样,不要觉得室内设计就摆完一堆图块就完了,该一点点地画还是要一点点地画

cad的家具透视图怎么画，我需要具体的步奏

在cad二维空间中按轴测图画法可以画得，在cad三维空间中按三维命令可以画得。

CAD家装类设计 画图大致步骤：

1，结构图（就是原清水房的房屋构建主体部分，有图就照图画，没图就自己去现场拿把卷尺量，手工画个草图，回来后用电脑再重画）

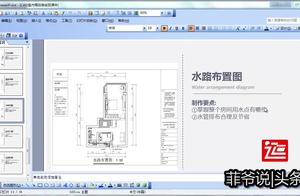

2，平面布置图（在画的结构图基础上，按客户需求进行相关平面图的绘制，家装的平面设计图一般都很简单的，你就要绘制出一张天花平面布置图，水电器安装图，平面家电设备及地面布置图，）

3，立体图（是相对于个别的家具或者是电视墙出的一个图，并不是整栋房子的立体图，即使是，也是要效果图，另外家装的设计图，不外乎平、立、剖，即平面图，立面图，剖面图。具体的细分要根据客户需求和钱钱而定，钱钱多的，又要求精装的就得给人家做的越细越专业越好，钱钱给的少，要求简单装修的那就出个平面图和天花图就行了。）

---------------------------------------------------------------------------------------

1，还有结构图和平面图里面的 柱子是随便画的吗|？

2，一般，门，窗户的长度大概是多少

3，窗线那4跟，怎么画？
