首页 > 房产
榆木家具上什么漆 榆木家具如何上漆
倾情奉献。。。。
具体程序:
表面打磨(360#砂纸、扫灰)
刷水性封底宝(1—2遍)
补色灰(色灰打磨、600#砂纸、扫灰)
刷第一遍清底(二次补钉眼、修色、打磨、用600#砂纸、扫灰)
批刮透明腻子1—2遍(打磨、800#砂纸、扫灰)
刷2—3遍清底(打磨、800#砂纸、扫灰)
喷、刷第一遍清面(1000#砂纸干磨、扫灰)
喷、刷第2—3遍清面(用200—300#滤网过滤)
成品保护。
要点:

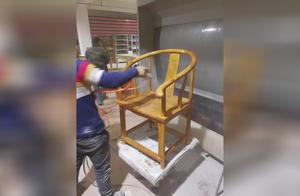

喷漆
原理:被压到枪头的油漆在枪针回缩时,从枪眼中流出,在压缩空气的吹动下,把油漆吹散且吹到产品上,形成皮膜。
诀窍:枪离工件太近,油漆雾化不开,严重色差,油漆堆积。枪离工件太远,油漆喷涂太干,发毛,发花,严重颗粒;底漆时,枪与工件保持10—15Cm;雾化压力越大,油漆雾化越干,发毛,发花,严重时颗粒,雾化压力与出油量成比例,一般油漆的雾化压力在0.3—0.4MPa间。
老榆木家具油漆怎么用
榆木作为中高端实木家具用材有比较长的历史,特别是在中国北方。老榆木家具油漆工艺,如果是老家具的话建议先打磨,把之前被氧化的木材表皮打磨掉,然后擦色,底漆,细磨,面漆,这样能保持更久一点。百度《买家具》吧有一个帖子关于你这个提问的专业回答,你可以去看看,对你应该有帮助。
老榆木家具喷漆吗
由于老榆木家具具有的天然性和环保性,使得一部分的消费者喜欢购买没有上漆的老榆木家具。因为不上漆的老榆木家具会随着时间和气候的变化而散发出木材的香气,尤其是小叶紫檀、黄花梨这两种珍稀木材,散发出的木材香气对人体非常有好处,具有一定的保健功能。
另悉,北方气候比较干燥,很多老榆木家具在制作时是不上漆的,只在家具表面烫一层蜡。这种经过烫蜡之后的老榆木家具,在日后的使用过程中经过长期反复的摩挲,表面的蜡会渗进木材中,发生氧化,产生包浆。这些已形成包浆的家具表面不能受开水烫,也不能沾可溶性很强的液体,如汽油等,否则会损坏包浆。
老榆木家具在制作过程中为了美观和颜色的靓丽搭配的需要有些是上漆的,而有些则保留了木材的原色是上蜡的,上过蜡的家具在使用过程中,经过长时间的人体接触,表层的蜡渗入木材中,发生氧化产生包浆,这样的家具表层经不住高温,也容易被腐蚀,因此在平时使用的时候不能用开水烫,不能接触可溶性很强的液体不然的话会对包浆造成损坏。
目前各家居卖场出售的老榆木家具基本都是上漆的,老榆木家具选择上漆出售主要是为了一个美观的问题。老榆木家具上漆后,整个家具看起来非常饱满富有光泽,符合现在大众的审美眼光,除此之外,老榆木家具上漆后对家具起到一种保护的作用。在南方,由于气候比较湿润,为了防潮,很多家具的表面基本上都擦上一层薄薄的生漆。使老榆木家具里里外外都受到保护。上了漆的榆木家具更加光泽亮丽符合现在人们的审美观,而且漆对家具的外表面也是起到一层保护的作用,尤其是在气候潮湿的使用环境中,可以使家具免受伤害。
榆木家具具体上漆工序
混油,则:打磨——补刮灰——打灰磨——1道底漆——1道油磨——2道底漆——2道油磨——面漆。
清水:清底打磨——擦色(格力斯)——1道透明底——1道油磨——2道透明底——2道油磨——修色——精磨——清面漆。
怎样给榆木家具着漆,色调更均匀?
与硬木家具相比,榆木家具的密度低,因此干缩湿涨的幅度还要大。另外,现在的榆木家具大多不上漆,只烫蜡。因此,榆木家具相对更易变形,要求室内的温度尽量保持在20—30℃,湿度保持在40%—50%。摆放时尽量别放在过潮或干燥的地方,比如火炉、暖气片、地下室等地方,以免霉变或干裂。如果住在地势较低的平房内,尽量将家具的腿足垫高一些,否则腿部容易受潮气腐蚀。有条件的话,家具的足部尽量钉上胶垫,或是垫上小木头片。
搬动切勿生拉硬拽。榆木木质中含有“乱纹”,因此在搬运或移动家具时应轻搬轻放,不能生拉硬拽,以免损伤榫卯结构。桌椅类不能抬面,容易脱落,应该从桌子侧面和椅子面下手抬,柜子最好卸下柜门再抬,可以减少重量,同时也避免柜门活动。如需移动特别重的家具,可用软绳套入家具底盘下提起再移动。
勤擦拭,防虫蛀。榆木家具的味道“甜”,很受蛀虫欢迎,因此要经常擦拭。擦拭时尽量用干净、柔软的干抹布,顺着木纹来回轻轻擦拭。箱柜等封闭式家具内应放适量的固体防蛀剂,以防害虫蛀蚀。
避免长期暴晒。尽量不要把榆木家具放到阳光下,尤其要避免放在朝南的大玻璃窗前,阳光长期直接照射会使家具褪色和干裂。
尽量避免承重。为了防止家具变形,尽量避免家具表面长期放置沉重物品,如电视、鱼缸等。摆放物品时应垫一层软膜,搬动和摆放时动作要轻,以免碰损。
尽量不摆放有腐蚀性和能染色的物品。榆木家具不仅密度低,而且吸湿性强。因此,在家具表面尽量不放有腐蚀性和能染色的化学物品。如去污剂、热水杯、墨水等。
榆木仿古家具也应定期保养,在正常情况下,每季度打一次蜡。
榆木家具擦漆好还是大漆好
红木家具都使用大漆,大漆又称生漆,具有优良的物理性能和化学性能,具体如下:
耐久性极佳
生漆的漆膜耐久性,早已从出土的文物证实,如1972年湖南长沙马王堆出土的西汉朝棺木和漆器距今已有2000多年,其漆膜如此鲜艳完整,充分证明生漆漆膜耐水、耐潮湿。
耐化学试剂腐蚀能力优良
生漆的漆膜耐酸、耐盐、耐油、耐有机溶剂等性能十分突出,是优良的耐腐蚀涂料。
耐磨性好
生漆的漆膜耐磨。可以抛光,这是由漆酚的结构所决定的,由于含有苯核刚性好,硬度高,因此耐磨。
耐热性好
生漆的漆膜可以在150℃ 一下长期使用,瞬时可达200℃。如加入耐热性颜料填料还可以提高其漆膜的耐热温度。
电绝缘性能好
生漆漆膜具有优良的电绝缘性能,在高温和高湿的情况下仍能保持良好的电绝缘性能,甚至在水中其绝缘性能也能保持最佳状态。
生漆漆膜的缺点
生漆漆膜柔韧性较差有脆性;耐冲击性差,只能达到30cm;生漆漆膜耐碱性差;另外耐候性差,在阳光照射下易发生失光和龟裂、老化,因为紫外线可使漆酚的碳键断裂,高分子结构被降解而破坏。因此生漆使用量逐渐减少,而多用改性漆酚类产品。
猜你喜欢
- 最近发表
- 推荐
