cad矩形画家具图

CAD怎样绘制柜子家具图

cad绘图不仅能画平面图，还能做简单的三维图。

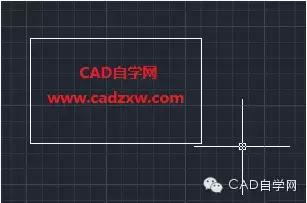

下面介绍三维图的绘制：一：打开cad操作界面，在命令栏输入rec矩形命令，假设绘制一个边长2000乘500 的矩形。

二：在命令行输入面域命令reg，选择矩形，再输入ext拉伸命令，选择矩形回车输入拉伸高度回车。

在视图里面找到三维视图选择东南等轴侧，三维图就出来了。

如果想要绘制图形的话例如家具，先画家具的俯视图，再做拉伸。

cad画家具立体图

家具设计的基本尺寸（单位：厘米） 衣橱： 深度：一般60~65；推拉门：70，衣橱门宽度：40~65 推拉门：75~150，高度：190~240矮柜： 深度：35~45，柜门宽度：30-60电视柜： 深度：45-60，高度：60-70单人床： 宽度：90,105,120；长度：180,186,200,210 双人床：宽度：135,150,180；长度180,186,200,210 圆床： 直径：186,212.5,242.4（常用）室内门：宽度：80-95， 医院120；高度：190,200,210,220,240 厕所、厨房门：宽度：80,90；高度：190,200,210 窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸） 沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90 双人式：长度：126-150；深度：80-90 三人式：长度：175-196；深度：80-90 四人式：长度：232-252；深度80-90茶几： 小型，长方形：长度60-75，宽度45-60，高度38-50(38最佳) 中型，长方形：长度120-135；宽度38-50或者60-75 正方形： 长度75-90，高度43-50 大型， 长方形：长度150-180，宽度60-80，高度33-42(33最佳) 圆形：直径75,90,105,120；高度：33-42 方形：宽度90,105,120,135,150；高度33-42 书桌：固定式：深度45-70(60最佳)，高度75活动式：深度65-80，高度75-78 书桌下缘离地至少58；长度：最少90(150-180最佳) 餐桌：高度75-78（一般），西式高度68-72， 一般方桌宽度120,90,75； 长方桌宽度80,90,105,120；长度150,165,180,210,240 圆桌：直径90,120,135,150,180 书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90 活动未及顶高柜：深度45，高度180-200 木隔间墙厚：6-10；内角材排距：长度（45-60）*90 室内常用尺寸： 1、墙面尺寸 （1）踢脚板高；80—200mm。

(2)墙裙高：800—1500mm。

(3)挂镜线高：1600—1800（画中心距地面高度）mm。

2.餐厅 （1） 餐桌高：750—790mm。

(2) 餐椅高；450—500mm。

(3) 圆桌直径：二人500mm.二人800mm，四人900mm，五人1100mm，六人1100-1250mm，八人1300mm，十人l500mm，十二人1800mm。

(4) 方餐桌尺寸：二人700*850(mm)，四人1350*850(mm)，八人2250*850(mm), (5) 餐桌转盘直径；700—800mm。

(6) 餐桌间距：（其中座椅占500mm）应大于500mm。

(7) 主通道宽：1200—1300mm。

(8) 内部工作道宽：600—900mm。

(9) 酒吧台高：900—l050mm，宽500mm。

(10) 酒吧凳高；600一750mm。

3.商场营业厅 （1）单边双人走道宽：1600mm。

(2)双边双人走道宽：2000mm。

(3)双边三人走道宽：2300mm。

(4)双边四人走道宽；3000mm。

(5)营业员柜台走道宽：800mm。

(6)营业员货柜台：厚600mm，高：800—l 000mm。

(7)单*背立货架：厚300—500mm，高：1800—2300mm。

(8)双*背立货架；厚；600—800mm，高：1800—2300mm (9)小商品橱窗：厚：500—800mm，高：400—1200mm。

(10)陈列地台高：400—800mm。

(11)敞开式货架：400—600mm。

(12)放射式售货架：直径2000mm。

(13)收款台：长：1600mm，宽：600mm 4. 饭店客房 （1）标准面积：大：25平方米，中：16—18平方米，小：16平方米。

（2）床：高：400—450mm，床*高：850—950mm。

(3)床头柜：高500—700mm；宽：500—800mm。

(4)写字台：长；1100—1500mm；宽450—600mml高700—750mm。

(5)行李台，长9l0—1070mm宽500mm高400mm。

(6)衣柜：宽：800—1200mm高1600—2000mm深500mm。

(7)沙发：宽：600一800mm高：350—400mm*背高1000mm (8)衣架高：1700—1900mm。

5.卫生间 （1）卫生间面积；3—5平方米。

（2）浴缸长度；一般有三种1220、1520、1680mm；宽；720mm，高450mm。

(3)坐便；750*350(mm)。

(4)冲洗器：690*350(mm)。

(5)盟洗盆：550*410(mm)。

(6)淋浴器高：2100mm。

(7)化妆台；长：1350mm；宽450 mm。

6.会议室 （1）中心会议室客容量：会议桌边长600(mm)。

(2)环式高级会议室客容量；环形内线长700—l 000mm。

(3)环式会议室服务通道宽：600—800mm。

7.交通空间 （1）楼梯间休息平台净空：等于或大于2100mm。

(2)楼梯跑道净空：等于或大于2300mm。

(3)客房走廊高；等于或大于2400mm。

(4)两侧设座的综合式走廊宽度等于或大于2500mm。

(5)楼梯扶手高；850—1100mm。

(6)门的常用尺寸：宽：850—1000mm。

(7)宙的常用尺寸；宽；400—1800mm，（不包括组合式窗子） （8）窗台高；800—1200mm。

8.灯具 （1）大吊灯最小高度：2400mm。

(2)壁灯高：1500—1800mm。

(3)反光灯槽最小直径：等于或大于灯管直径两倍。

（4）壁式床头灯高：1200—1400mm。

(5)照明开关高：1000mm。

9.办公家具 （1）办公桌：长：1200—1600mm：宽：500—650mm 5高；700—800mm。

(2)办公椅：高；400—450mm长*宽：450*450(mm)。

(3)沙发：宽：600—800mm；高：350—400mm；*背面：1000mm。

(4)茶几；前置型：900*400*400（高）（ mm）；中心型：900x 900*400(mm)、 700*700*400(mm)；左右型：600*400*400(mm)。

(5)书柜：高...

cad平面图沙发椅子怎么画

1、画出沙发的第1个座椅：2、画出沙发的第2个座椅：3、画出沙发的第3个座椅：4、如下图，在垂直上面3个座椅的左边画出沙发的第4个座椅：5、用圆弧把上面座椅与左边座椅内侧连接起来：6、用双边圆弧把上面座椅与左边座椅外侧也连接起来：一张5人座的90度沙发简易平面图就完成了：

怎么用CAD2008画家具图纸 本人 懂工艺 就是不会用这个 软件 求大神 ...

轴测图中的“西南视图、东南视图”等等，置为当前，确定。

2.然后将需要拉伸一定高度的平面图形做出来（比如矩形，圆形，或者用pedit里的j形成的封闭曲线），命令用ext，拉伸，这样基本的三维形就出来了3.如果需要改变坐标系可以在命令行输入ucs，然后选择n（新建），然后用三点或者旋转现有的坐标系得到新的坐标系，如果这部分有不会可以看命令行的提示，只要用心去看那些，再参照下帮助，自己可以慢慢学到很多。
